Funciones principales:

  • Contacto NC supervisado para detectar rotura del cable
  • Contacto NA para usos alternativos
  • Led rojo para señalización de alarma
  • Accionable en todas direcciones
  • Se usa en conjunto con el cordón NX0073
  • Requiere marco NX9003
Características eléctricas y físicas:

  • Alimentación a 12 Vcc
  • Consumo menor a 2 mA
  • Índice de protección IP54
  • Dimensiones: 44 x 44 x 44 mm
  • Revise la ficha completa
Características Destacadas:

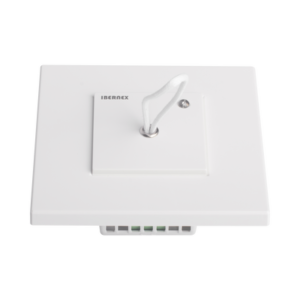

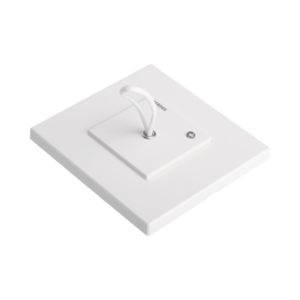

Permite la generación de alarmas mediante el accionamiento de un tirador.

Funciona en combinación con el tirador de sanitario NX0073.

Cuando se acciona el tirador, el led rojo se enciende visualizando la generación de una alarma y permanece fijo hasta que la alarma sea finalizada.

Nota: Requiere certificación para su instalación y para solicitar soporte técnico.


Ejemplos de uso

La conexión se hace con 2 pares de cable UTP (1 para el led y 1 para el pulso de alarma) hacia cualquiera de las terminales de habitación NX0019/B, NX0015 o NX1021.






...

Led indicador de alarma



...

Accionable en todas direcciones



...

Se usa junto con el cordón NX0073

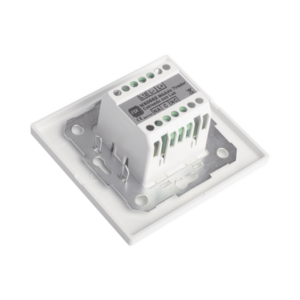

Instalación del módulo

El módulo incluye un bastidor para fijar de forma directa a una caja cuadrada de 2×2 pulgadas (no incluida) y se coloca el marco embellecedor modelo NX9003 (no incluido).



Peso 4.41 kg

Marca

IBERNEX
