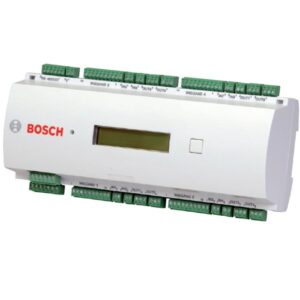

BOSCH A_APCAMC24WCF – AMC2 Modulo de control de acceso de 1 a 4 puertas / Interfaz Wiegand / 8 Entradas / 8 Salidas

Modelo: APC-AMC2-4WCF

AMC2 4W-CF – Interfaces Wiegand

El AMC2 puede controlar hasta ocho lectoras de tarjetas de identificaci&oacuten (seg&uacuten el tipo de lectora) y est&aacute dise&ntildeado para procesar por completo la l&oacutegica de acceso en las entradas establecidas.

Las verificaciones de estado se pueden realizar mediante las ocho entradas an&aacutelogas. Las ocho salidas de rel&eacute se usan para activar los elementos de apertura de puertas o generar la activaci&oacuten y se&ntildealizaci&oacuten de seguridad.

El AMC2 almacena toda la informaci&oacuten necesaria en una memoria con b&uacutefer de bater&iacutea y un elemento de almacenamiento flash compacto de manera que, a&uacuten cuando la unidad est&aacute desconectada, puede realizar verificaciones de autorizaci&oacuten independientes en los puntos de acceso, tomar decisiones de acceso, controlar los elementos de apertura y cierre y registrar eventos de movimiento.

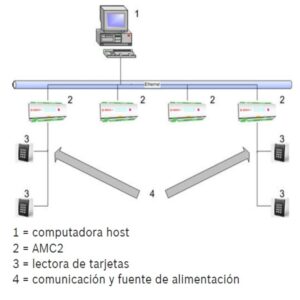

Como se ve en el diagrama, el AMC2 est&aacute integrado entre el sistema host (por ejemplo, Access Engine) y los dispositivos perif&eacutericos.

Estos est&aacuten conectados al sistema host mediante RS485, RS232 (por ejemplo, funcionamiento con m&oacutedem) o Ethernet, seg&uacuten el tama&ntildeo del sistema. La interfaz de host pertinente se selecciona durante la instalaci&oacuten. Las tres interfaces se encuentran disponibles en el dispositivo de forma predeterminada. El funcionamiento de RS485 permite conectar un m&aacuteximo de ocho AMC2 a una l&iacutenea.

Cuenta con hasta cuatro ranuras en el bus perif&eacuterico para las lectoras, incluida la ranura para la fuente de alimentaci&oacuten.

Funciones b&aacutesicas

• Almacenamiento de datos descargados seg&uacuten se indica a continuaci&oacuten:

1. Datos maestros.
2. Autorizaciones.
3. Modelos de acceso.
4. Textos exhibidos.
5. Configuraci&oacuten de las lectoras.

• Interpretaci&oacuten de los datos de transacci&oacuten de la lectora

1. Verificaci&oacuten de autorizaci&oacuten.
2. Solicitud de host.
3. C&oacutedigo PIN.

• Control/monitoreo.

Denegaci&oacuten de acceso o desbloqueo de puerta:

1. Activaci&oacuten de alarma
2. Estados de las puertas
3. Estados de la operaci&oacuten de las lectoras
4. Estados internos de las alarmas

• Mensajes a Access Engine

1. Solicitudes de host.
2. Datos de transacci&oacuten para el almacenamiento.
3. Mensajes de error y mal funcionamiento.
4. Mensajes de alarma.

• Fuente de alimentaci&oacuten para

1. Lectoras
2. Abridores de puertas
3. Alimentaci&oacuten de corriente de contacto

Planificaci&oacuten

Fuente de alimentaci&oacuten

Se conecta una fuente de alimentaci&oacuten externa (de 10 a 30 V CC) para el AMC2 a la primera clavija (positiva) y a la tercera clavija (negativa).

Cuando se usa una fuente de alimentaci&oacuten ininterrumpible (Uninterruptible Power Supply, UPS), el rel&eacute de salida de UPS correspondiente se conecta a las clavijas:

• 4 y 7 para la corriente alterna.
• 5 y 7 para la bater&iacutea.
• 6 y 7 para la corriente continua.

De lo contrario, los clavijas har&aacuten cortocircuito.

Conexiones de host

Interfaces de host RS232

La aplicaci&oacuten Access Engine administra hasta 32 conexiones seriales directas (puertos), lo que en teor&iacutea permite conectar directamente 32 AMC2 en serie.

Nota: Dado que las PC solo cuentan con un m&aacuteximo de dos interfaces COM de manera predeterminada, es preferible utilizar las siguientes variantes de conexi&oacuten para las configuraciones con m&aacutes de dos AMC2.

Conexiones con la lectora de tarjetas de identificaci&oacuten

Interfaces Wiegand

El AMC2 4W cuenta con cuatro conexiones para conectar hasta cuatro lectoras de tarjetas de identificaci&oacuten.

Las interfaces de la lectora de tarjetas de identificaci&oacuten y de los elementos de control de puertas se dividen en cuatro canales y cada uno cuenta con cuatro enchufes de conexi&oacuten.

Las siguientes definiciones aplican a la interfaz Wiegand:

• Interfaz de 10 cables (incluida la protecci&oacuten).
• Largo m&aacuteximo del cable de 158 metros (500 pies) hasta la lectora de tarjetas de identificaci&oacuten.
• Formato Wiegand de 26 bits.
• Formato Wiegand de 37 bits.

Configuraci&oacuten predeterminada de la interfaz Wiegand en la lectora de tarjetas de identificaci&oacuten:

• 1 Alimentaci&oacuten de la lectora de 12 V.
• 2 Alimentaci&oacuten de la lectora de 12 V.
• 3 L&iacutenea de datos 0.
• 4 L&iacutenea de datos 1.
• 5 Protecci&oacuten.
• 6 LED verde.
• 7 LED rojo.
• 8 Se&ntildeal ac&uacutestica.
• 9 Retraso.
• 10 Mostrar tarjeta.

Interfaces RS485

El AMC2 4R4 cuenta con cuatro conexiones para conectar hasta ocho lectoras de tarjetas de identificaci&oacuten.

Las interfaces se dividen en dos buses: Todas las lectoras posibles (hasta ocho) se pueden conectar a una interfaz.

Definici&oacuten de la interfaz RS485:

• Interfaz de 2 cables: se conecta mediante un conector de 10 clavijas enchufable.
• Largo m&aacuteximo del bus: 1200 metros.
• Velocidad de trasferencia: 9,6 o 19,2 kBit/s.

Configuraci&oacuten predeterminada de la interfaz RS485 en la lectora de tarjetas de identificaci&oacuten:

• 1 Alimentaci&oacuten de la lectora de 12 V.
• 2 Alimentaci&oacuten de la lectora de 12 V.
• 3 Protecci&oacuten.
• 4 Datos RxTx .
• 5 Datos RxTx-.
• 6 Protecci&oacuten de datos (PAG).
• 7 No conectado.
• 8 No conectado.
• 9 No conectado.
• 10 No conectado.

El AMC2 (controlador de acceso modular) se usa como un controlador de acceso en los sistemas de control de acceso ACE (ACCESS ENGINE) de la versi&oacuten 2.0 en adelante,Access Personal Edition y Access Professional Edition. El dispositivo controla un grupo de uno a ocho puntos de acceso. Dichos puntos de acceso, tambi&eacuten conocidos como entradas, est&aacuten conformados principalmente por puertas, portones, barreras, molinetes, puertas giratorias, esclusas, lectoras de tarjetas de identificaci&oacuten, elementos y sensores de apertura de puertas.

Nota: AMC2 4W-CF – Interfaces Wiegand

Cuatro interfaces Wiegand para hasta 4 lectoras de tarjetas, conexi&oacuten de red con el sistema host y tarjeta de memoria flash compacta (2 GB).

N&uacutemero de pedido: APC-AMC2-4WCF.

Principales Caracter&iacutesticas:

• Administrador de acceso inteligente para una hasta ocho entradas.
• Cuatro interfaces que incluyen la fuente de alimentaci&oacuten de la lectora.
• Tarjeta flash compacta est&aacutendar de 2 GB.
• Pantalla LCD para mostrar la informaci&oacuten.
• Interruptor para enviar y recibir con control autom&aacutetico.

Especificaciones:

• Hardware CPU RENESAS M32C84 microcontrolador integrado (32 bits, 30 MHz).
• 512 kB-EPROM / FLASH.
• 256 kB-SRAM.
• EEPROM serial.
• RTC.
• Flash compacto de 2 GB conectable.
• Bater&iacutea para SRAM y RTC.
• La direcci&oacuten de host puede configurarse mediante un interruptor deslizante.
• Interfaz de host: – RS485 (2 o 4 hilos); Opto-desacoplado-RS232-Ethernet 10 / 100BaseT (TCP / IP) con RJ45.
• 4 interfaces de lector: – Wiegand o – RS-485, 2 hilos, optoacoplado, 19.200 Bd.
• 8 salidas de rel&eacute: – m&aacutex. voltaje de conmutaci&oacuten: 30 V DC- m&aacutex. corriente de conmutaci&oacuten: 1,25 A.
• 8 entradas anal&oacutegicas supervisadas.
• Manibela de encendido.
• Bot&oacuten de reinicio.
• Transferencia de datos encriptada.
• Temperatura 0 ° C a 50 ° C (32 ° F a 122 ° F).
